面向工業應用的5G增強技術
發布時間：2022-08-23 18:41:25
5G作為新一代的移動通信技術，具有超高帶寬、超低時延、超大規模連接等特征，契合了工業數字化轉型對無線網絡的應用需求，但5G在工業領域的應用研究還在探索階段。
引 言
工業作為經濟持續發展的基礎，利用信息和網絡技術的進步使其向精密化、柔性化、網絡化、智能化方向轉變和發展尤為重要。5G作為新一代的移動通信技術，具有超高帶寬、超低時延、超大規模連接等特征，契合了工業數字化轉型對無線網絡的應用需求。5G與工業互聯網的廣泛融合將推動工業自動化技術的進一步發展。
雖然這2年面向垂直行業場景的5G網絡方案和應用案例層出不窮，但在工業領域的應用研究還在探索階段。工業場景對網絡的需求具有其獨特性，如工業終端設備通常按照LAN方式組網、關鍵數據對實時性要求高。為此，3GPP針對工業場景啟動了5G LAN、工業協議感知和增強、高可用方案等5G增強技術的研究。
01 典型工業應用
隨著工業自動化技術的發展，工業互聯網在工業生產中逐漸普及。大帶寬、低時延、高確定性的工業互聯網絡可以降低數據和指令傳輸難度，提高端、邊、云算力的協同能力，使工業應用的設計和部署更靈活。
如圖1所示，工業互聯網分為工廠外網絡和工廠內網絡2部分。工廠外網絡通過廣域網絡連接工廠、公有云平臺、上下游企業和用戶、出廠產品，實現企業協同、用戶服務、產品售后等。工廠內網絡用于實現廠內辦公、生產過程管理、機械設備控制等，又可分為工廠級、車間級和現場級。

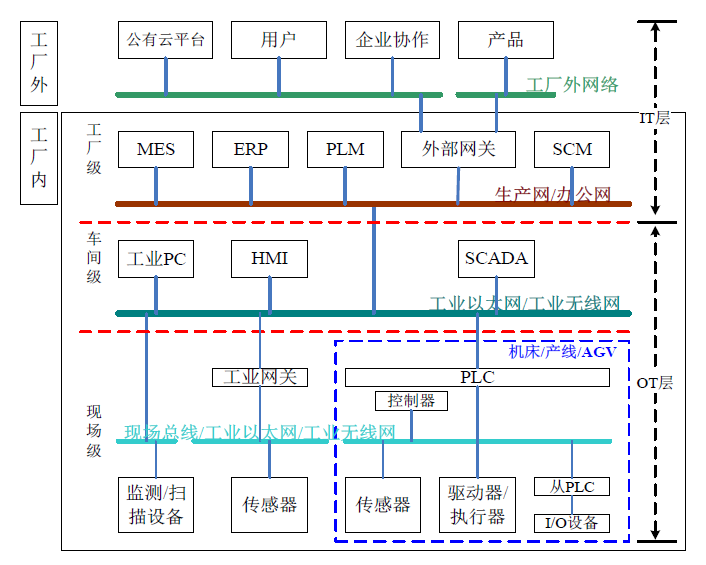

圖1 工業互聯網網絡體系
a） 工廠級網絡是IT網絡，主要采用以太網和TCP/IP協議棧，用于辦公和生產管理。
b） 車間級網絡通常采用工業以太網和工業無線網絡為狀態監控、人機界面接口等系統提供通信網絡。
c） 現場級網絡處于工廠網絡系統的最邊緣，用于連接I/O設備、傳感器、儀表和驅動裝置等各類工業現場設備。在同一個車間內往往會存在多個獨立的現場級網絡系統，如1個工島、產線、機床甚至1臺AGV小車內可能都有1套獨立的現場級網絡系統。現場級網絡多采用工業總線、工業以太網等，其規模大小不等，與工業現場場景相關。
用于各種工業現場場景的工業應用層出不窮，但其基礎都離不開對現場設備的控制與對現場狀態的采集。
1.1 PLC與工業控制
可編程邏輯控制器(Programmable Logic Controller, PLC)早期只有邏輯控制的功能用來代替繼電器，后來增加了時序控制、模擬控制、定時、計數、通信等各類功能，已廣泛應用于鋼鐵、化工、電力、制造等各個行業實現對各類設備和過程的自動化控制，其組成和組網如圖2所示。

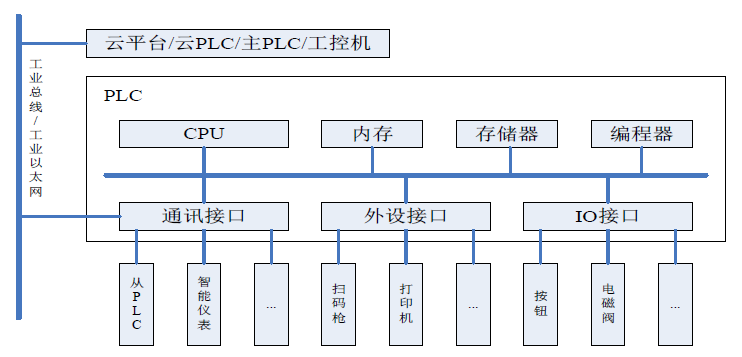

圖2 PLC組網結構示意圖
PLC的I/O接口是PLC與生產現場相聯系的橋梁。PLC通過豐富的I/O接口與按鈕、傳感器、控制閥、指示燈等各種工業現場的器件相連，實現對工業現場各種信號的采集和控制。典型的有開關量控制和過程控制。
a） 開關量和邏輯控制：開關量和邏輯控制是工業中最普遍的場景之一，PLC按照邏輯條件通過I/O接口控制大量的開關量進行順序動作實現對生產過程的控制。PLC具有編程能力，可通過軟件實現不同方式的邏輯控制，既可用于單臺設備的開關量控制，也可用于多機群控、自動化流水線等多設備多開關量的控制場景。
b） 過程控制：在工業生產過程中，除了只有通斷2種狀態的開關量之外，還有溫度、壓力、流量、液位、速度等許多連續變化的模擬量也需要被控制。PLC通過A/D、D/A轉換I/O接口實現對模擬量變化過程的采集和控制。過程控制通常需要比例—積分—微分 (proportion-integral-differential，PID)閉環控制功能，可以在PLC內編程實現，也可以在云平臺/云化PLC中實現或者采用專用PID模塊。PID控制功能的執行位置需綜合工廠算力、現場級PLC設備的運算能力、業務控制系統的時間精度要求和通信能力等多種因素，選擇合適的方案。
PLC通信接口主要用于通過各類通信方式與其他設備/系統實現互聯互通，如通過工業以太網與云平臺進行北向通信接收操作指令；或者通過工業總線與驅動器/執行器、智能傳感器進行南向通信實現動作控制、狀態采集等。不同的工業應用設計方案對通信接口和網絡傳輸要求也不同，如過程控制中PID功能可部署在云PLC，也可部署在現場從PLC，前者需要周期性傳遞采樣和控制數據，對通信的帶寬、實時性等要求遠高于后者。對通信網絡要求較高的典型應用是運動控制。
運動控制是工業控制領域的另一個重要分支，通過對電機的控制調節機械部件的位移、速度、加速度、轉矩等物理量使其按照預期的軌跡和參數運動，廣泛應用在包裝、印刷、紡織、數控機床、機器人等工業場景，已成為現代先進制造技術的基礎。典型的運動控制系統由上位機、PLC/運動控制器、驅動裝置、電動機和傳感器反饋檢測裝置和被控對象等組成，重點在于協調多個電機，完成指定的運動，如數控機床里面要協調XYZ軸電機、多關節機械臂的運動驅動。運動控制與常規自動控制的顯著區別之一是高動態特性。如高速加工的運行速度為90 m/min時，伺服驅動電機之間1 ms的時間同步誤差，將造成1.5 mm的運動同步誤差。因此運動控制器與驅動器、反饋裝置之間的數據交換接口需要有極高的精確性和實時性。
早期運動控制接口采用脈沖模擬量方式，雖然硬件成本低、標準開放，但是編程繁瑣、布線要求高、距離受限，隨著工廠自動化和信息化的發展，逐漸被工業總線、工業以太網等網絡總線方式取代。運動控制系統網絡化具有簡化布線、信號雙向傳輸、降低編程復雜度、易于實現設備診斷和系統集成等優點，但是也因?yàn)樾盘?hào)延遲、抖動等因素提高了采樣周期等時、同步控制的實現難度。
1.2 工業數據采集
數據是工業互聯網的基礎，只有采集到當前物理世界的真實數據，才能對這些數據進行分析處理，進而完成對生產過程的監控和閉環控制。如圖3所示，數據采集系統通常包含數據采集、數據傳輸和數據分析處理3個階段。

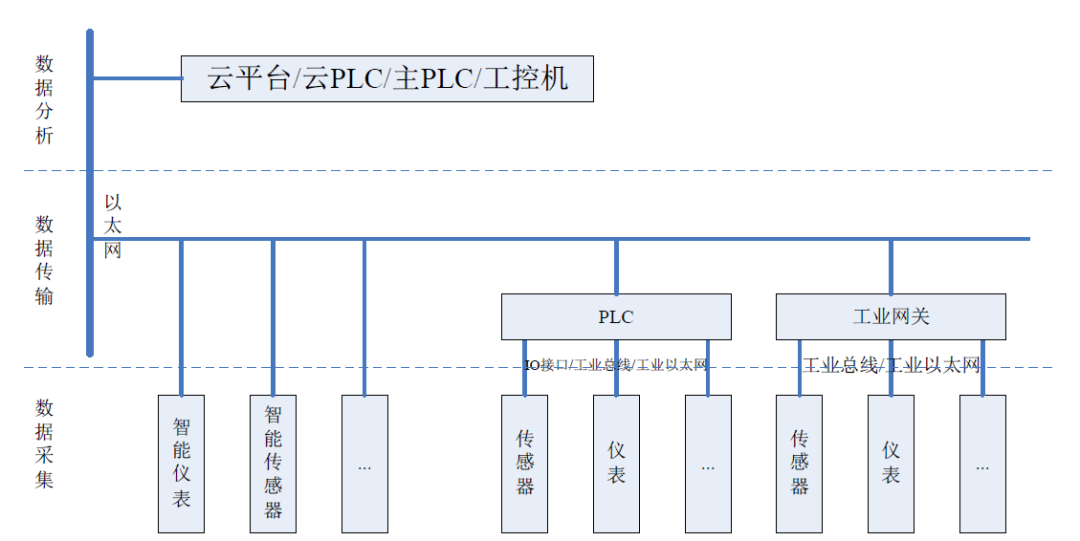

圖3 數據采集系統組網示意圖
數據采集是通過傳感器、智能儀表等收集生產過程中的真實物理狀態信息，如電流、電壓、溫度、壓力、開關狀態、聲音、圖像等。
數據傳輸是將采集到的狀態數據通過工業總線、工業以太網、TCP/IP等方式回傳。當數據采集設備的通信接口與回傳網絡不匹配時（如工業現場回傳網絡采用工業以太網，但采集設備為RS232總線接口），還需通過PLC、工業網關等設備對數據進行轉換和封裝后才可回傳到數據分析系統。
數據分析是對采集到的各種數據（如實時狀態、加工工藝數據等）進行加工處理后，再以各種方式輸出和展現，用以監控生產過程、指導技術人員優化工藝流程、與控制系統協同完成生產過程的閉環控制等。
1.3 AGV小車
自動導引車(Automated Guided Vehicle，AGV)小車是一種集導航、通信、外部感知和數據處理等智能技術于一體的可移動機器人，擁有快速、高效裝卸和搬運物料的能力，具有高智能化、無人駕駛、行駛路徑靈活等優點，是柔性智能物流設備的典型代表。
每輛AGV是一個獨立個體，對于自身的運動控制，有著獨立的運行裝置和控制系統。在實際使用中，還需要使這些獨立的AGV間相互配合有序完成生產任務，當多臺AGV共同完成同一任務時可以編為一組。通過通信系統，調度控制器可與每臺AGV小車點對點通信實現對AGV小車的狀態數據采集和任務調度、編組管理，編組內AGV小車間可點對多點通信實現位置和狀態信息廣播，編組間可進行邏輯隔離避免干擾。因此通信系統除了滿足QoS指標外，還需要具備靈活的邏輯隔離能力和隔離域內多播能力。
在工業場景中，不同工業應用的工業終端規模、業務功能、部署方案不同，對工業通信網絡的網絡指標、組網方式、隔離要求等需求也不同。
2.1 網絡指標需求
工業互聯網中存在著控制數據、過程數據、告警數據、系統診斷數據、配置數據等多種業務數據，表1為一種工業通信數據分類模型，主要分為等時同步、周期/循環、事件告警、網絡控制、診斷組態、Best Effort、音視頻等。
表1 工業互聯網系統中的通信數據模型
等時同步、周期/循環、網絡控制為周期性數據，即連續周期性下發的控制數據和上傳的狀態數據，如運動控制場景中控制器發送給驅動器的位移數據、過程控制場景中周期性采樣的壓力數據等。通常周期性數據關鍵程度較高，具有相對嚴格的實時性要求，其報文長度通常固定且較短，帶寬需求也比較固定。其中等時同步數據流常用于運動控制，如前文所述高速高精度場景對運動控制網絡的傳輸時延要求非常高，控制數據需在截止時間之前送達，對時延抖動和丟包的容忍度為零。
事件告警、診斷組態、Best Effort為非周期性數據，產生非周期性數據的業務應用更復雜，報文特征和網絡指標要求也不同，如影響生產安全的告警數據具有較嚴格的實時性要求，診斷組態數據關鍵程度為中，數據備份等其他關鍵程度較低但帶寬需求較大的數據采用盡力而為的傳輸。
音視頻數據的發送周期與其采樣幀率相關，報文長度較大且可變，包丟失主要影響傳輸質量，對丟包容忍度也相對較高。
表1總結了不同數據類型對網絡傳輸指標的要求，但實際應用中，網絡指標要求與工業應用相關，可根據實際需求設計和優化網絡。如運動控制場景中不同執行器和機械部件動力反應時間不同（注塑機械的液壓軸所需的反應時間約250 μs~1 ms，印刷機械軸的反應時間約3 ms、封裝加工機械反應時間約2~6 ms），實際需要的網絡傳輸指標也不同。而當網絡性能成為提升系統效率的瓶頸時，可以通過優化網絡，降低工業應用的反應時間，提高產線的生產效率，減少材料浪費，達到降本增效的目的。
2.2 組網需求
工業通信網絡除了滿足業務數據傳輸?shù)木W(wǎng)絡指標要求外，還需要具備易用、支持邏輯隔離、高可用等特性。
2.2.1 易用
易用指符合現有網絡架構和工業終端設備的組網習慣。目前工業以太網一般基于層二的單播、組播、廣播通信方式實現層三或者應用層通信。如某些工業終端設備需要通過層二廣播報文完成設備發現。
2.2.2 隔離
工業現場的業務應用繁多，且隨著產線的升級改造還有新業務不斷加入，為了避免不同業務間的干擾，需要在網絡上進行隔離；同一業務的不同子系統間也可能會需要靈活的網絡隔離功能，如AGV小車編組間隔離。因此工業通信網絡還需要具有靈活的邏輯隔離能力。
2.2.3 高可用
工業通信網絡作為現代控制系統的核心組成部分，業務報文傳輸?shù)目煽啃灾苯佑绊懣刂葡到y(tǒng)的可靠性。在實際的生產使用中，業務應用正常運行的基礎是網絡服務的高可靠性。網絡高可靠一方面是通過優化QoS調度保障高優先級數據在通信鏈路資源發生競爭時可靠傳輸實現；另一方面是提高通信鏈路的可靠性，如提高通信設備本身的可靠性或者采用設備、端口、傳輸介質冗余的高可用方案。
環網拓?fù)涫亲詈?jiǎn)單、成本最低的鏈路冗余方案，為了避免環網狀態下的以太網廣播風暴，需要冗余管理協議通過阻塞網絡端口的方式將物理上的環狀拓?fù)渑渲脼檫壿嬌纤性O(shè)備節點之間僅存在唯一通信路徑的樹狀拓?fù)洌?dāng)設備節點或者傳輸介質發生故障時，冗余管理協議會計算新的邏輯拓?fù)洌匦屡渲镁W(wǎng)絡，恢復網絡通信。從鏈路故障中斷通信到冗余管理協議感知到故障狀態后重新配置網絡恢復通信的時間為冗余恢復時間（也被稱為故障倒換時間）。標準以太網中使用的STP、RSTP等冗余管理算法的秒級冗余恢復時間無法滿足工業應用，工業以太網又推出了DLR、MRP、DRP等更快速冗余恢復技術。
鏈路冗余恢復方案在鏈路故障時會造成短暫的通信中斷。IEC62439標準中定義了PRP、HSR等數據包粒度的多發選收協議，其原理是發送端發送數據時將數據幀復制并添加相關控制信息后經過冗余的多條通信鏈路分別發送，接收端經不同的通信鏈路接收到數據幀后根據控制信息只保留第1個接收到的數據幀，從而實現某一鏈路故障時不丟包的目的。
針對工業應用對網絡的需求，3GPP啟動了相關的5G增強技術的研究。
3.1 工業協議感知和網絡控制
目前工業網絡中主要是工業現場總線和工業以太網，雖然同一種現場總線是具有互換性和互操作性，但不同的現場總線之間的兼容性較差，需要專用設備轉換，設備復雜、成本高。工業以太網是建立在IEEE802.3系列標準和TCP/IP標準之上，通過EtherNet/IP、Profinet、EtherCAT、Modbus TCP、PowerLink等應用層協議實現的分布式實時控制通信網絡，適用于數據傳輸量大、傳輸速度要求較高的場合，已經逐漸超過現場總線的市場占比，成為工業自動化網絡的主流。
現在主流的工業以太網協議主要是基于有線傳輸介質進行部署，而5G作為一種無線傳輸技術，雖然在高帶寬、高可靠、低時延方面進行了優化和改進，但相較于有線介質依然存在易受干擾、時延高、抖動大等劣勢。支持感知工業協議并針對關鍵數據優化QoS保障重要業務傳輸質量的5G增強技術是繼5G+TSN之后又一提高5G網絡質量的解決思路。
如圖4所示，工業應用的控制端和工業終端之間通過5G網絡互通，5G系統中增加感知協同功能模塊，在UPF中增加探針感知工業協議，再針對工業數據的類型和重要程度，修改5G網絡的QoS參數，實現針對工業應用的傳輸質量增強。

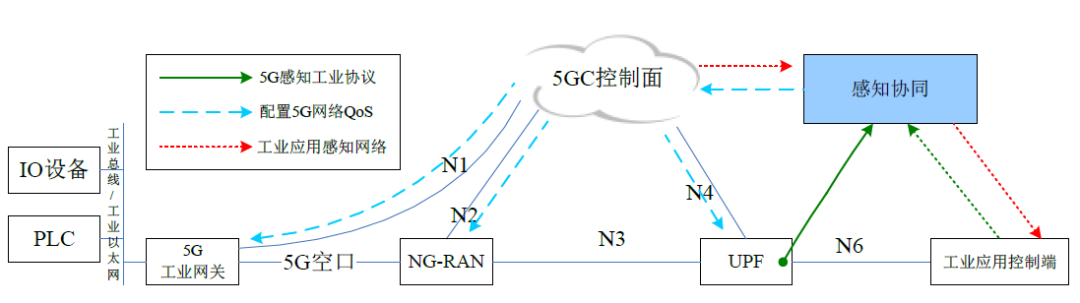

圖4 5G網絡工業協議感知增強系統示意圖
該方案的優點是實現過程對工業應用透明，可以使5G網絡在物理層替換原來的有線傳輸介質，不影響業務應用。未來還可以從工業應用中獲取業務對網絡的要求，向工業應用開放5G網絡狀態等，實現工業應用與5G網絡的雙向感知，有助于進一步優化業務體驗。
3.2 5G LAN
3GPP R15中，5G網絡主要實現了基于IP類型會話的層三通信。為了適應工業場景中設備間層二通信的需求，需要在CPE和UPF兩端架設隧道設備將工業層二協議報文封裝在IP隧道報文中傳輸，額外引入隧道設備增加了組網復雜度和成本。
5G網絡還支持ethernet類型的會話，可以支持用戶面層二通信。圖5為5G端到端系統中ethernet和IP類型會話的用戶面協議棧對比，IP類型會話的用戶面數據只攜帶ip協議報文頭，在UPF中基于IP地址進行路由轉發；而ethernet類型會話的用戶面數據則攜帶具有源MAC和目的MAC的以太幀報文頭，在UPF中會基于MAC地址進行交換轉發，從而實現用戶面的端到端層二通信。

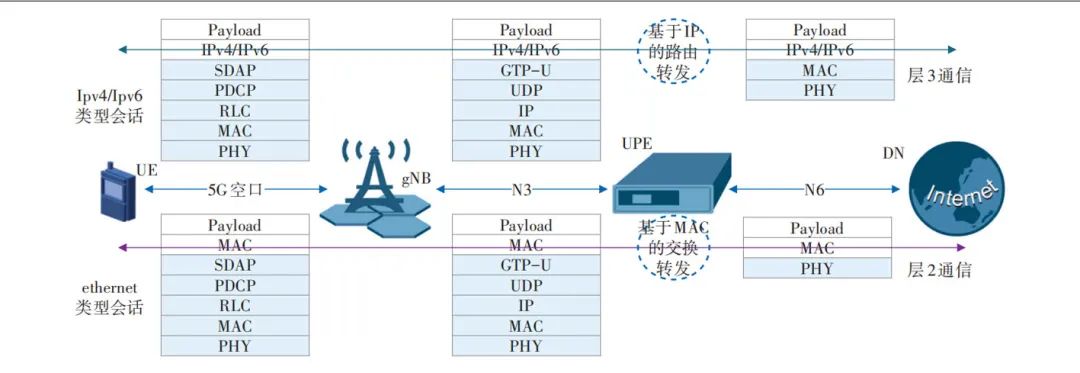

圖5 5G端到端系統用戶面協議棧

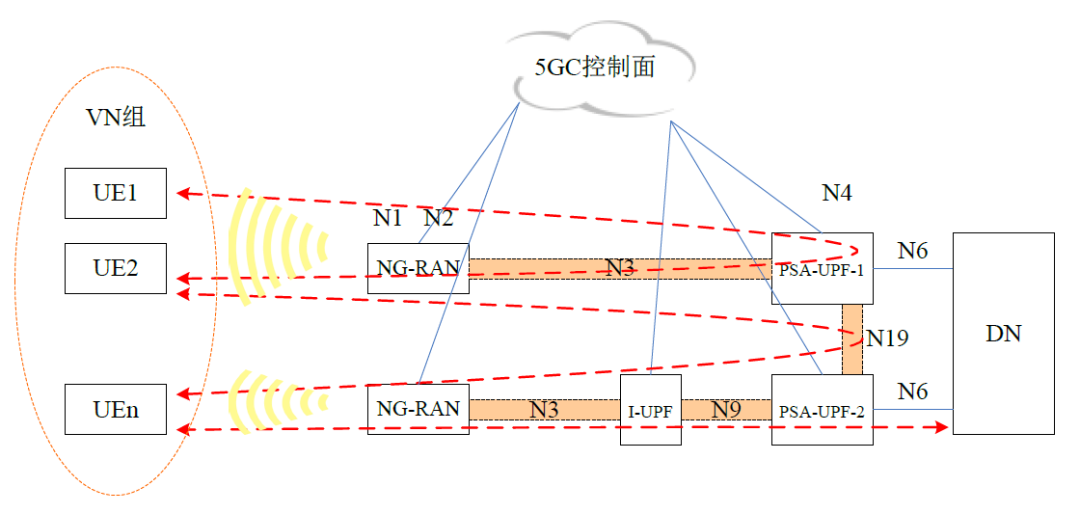

3GPP R16中啟動了5G LAN項目，通過ethernet類型的5G LAN技術，可以提供直接支持層二通信的5G虛擬本地網，如圖6所示，3GPP定義了3種轉發方式：Local Switch轉發、基于N19接口轉發和基于N6接口轉發，分別適用于同廠區內UE(共用同一錨點UPF)間轉發、跨廠區UE(跨錨點UPF)間轉發、UE與DN側設備間轉發等場景。
圖6 5GLAN的3種轉發方式
5G LAN將有互訪功能的用戶組劃分到相同的邏輯域內，即VN組。通過VN組可以實現同組內的UE間互通和不同組UE間的邏輯隔離，以滿足工業網絡組網中對業務隔離的需求。在3GPP R16中，VN組僅支持與DNN+S-NSSAI(Single Network Slice Selection Assistance Information)的1:1映射關聯，用戶本地網絡內的細粒度隔離需求都要通過DNN和切片來配合實現VNG的隔離，在實際使用中可以將VNG結合VLAN使用，使網絡的邏輯隔離功能更精細靈活。
5G LAN技術可以使5G網絡支持層二的單播、多播通信和廣播域隔離，滿足工業場景組網所需的易用性和業務隔離特性。
3.3 高可用技術
基于5G LAN的5G網絡可以參考工業以太網，采用鏈路冗余和數據包多發選收等高可用方案。
圖7為一種鏈路冗余方案的組網拓?fù)洌摲桨钢?組CPE、基站、UPF構成了2條5G通信鏈路，在CPE和UPF兩側連接交換機。當CPE建立ethernet類型會話實現5G用戶面端到端層二互通后，2臺工業交換機與2條5G鏈路組成環網拓?fù)洌枰鼓苋哂喙芾韰f(xié)議“破環”以避免廣播風暴。但現有的冗余管理協議應用在5G場景中時存在以下問題。

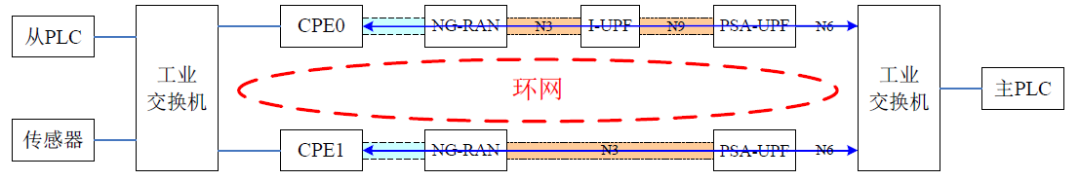

圖7 一種5G鏈路冗余方案的組網拓?fù)?/span>
a） 5G設備的5G空口/GTP-U隧道等鏈路與傳統有線介質不同，系統對鏈路狀態的感知機制不同，參與計算的節點規模不同，導致現有的冗余管理協議無法直接應用在5G網絡設備中。
b） 5G網絡直接透?jìng)魅哂喙芾韰f(xié)議的協議報文，當網絡拓?fù)涞箵Q發生網絡風暴時，5G網絡會大量丟包，同時也會無差別地丟掉協議報文導致協議工作異常。目前如何有效“破環”是5G LAN技術的研究熱點之一。
鏈路冗余方案在實際運行中只有單鏈路工作，當5G空口受到突發干擾或者鏈路故障發生鏈路倒換時，會發生數據包的丟包、重傳、時延抖動等問題，導致PLC和I/O連接異常，影響工業應用的穩定。圖8為一種基于5G LAN的雙發選收方案，與圖7類似，5G建立2條獨立的用戶面層二鏈路，然后CPE和UPF兩側的交換機使用PRP或者HSR協議，實現主PLC與從PLC等設備之間的數據包冗余傳輸，該機制也可以起到平滑時延抖動的效果。該方案雖然可以復用現有的PRP/HSR交換機設備，但需要2套5G網絡設備，成本較高，可作為現階段的過渡方案，將來可以將PRP、HSR等多發選收協議集成到UPF和CPE等5G設備，并與5G QoS等功能協同優化，形成多發選收能力內生的5G網絡方案，如圖9所示。

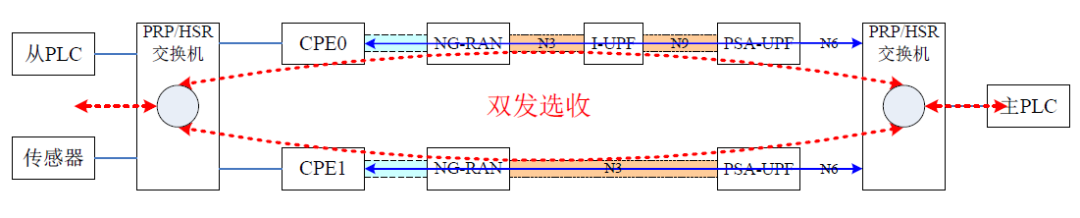

圖8 一種5G雙發選收方案的組網拓?fù)?/span>

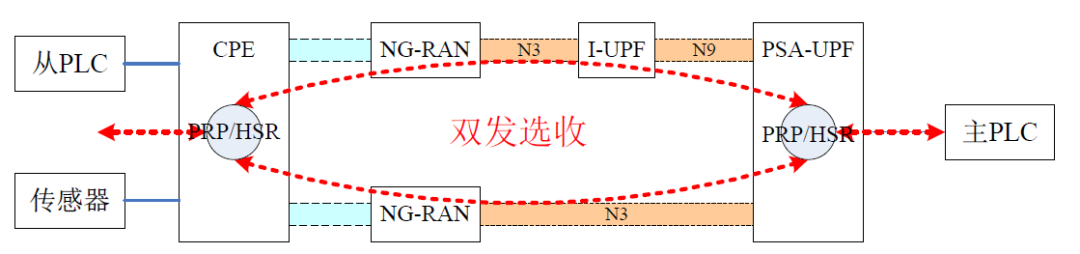

圖9 內生雙發選收能力的5G網絡方案
5G具備無線連接、邊緣計算、網絡切片等技術優勢，在工業無線通信、云化機器人、柔性生產等工業自動化領域具有很大的應用潛力。為了滿足工業應用的網絡需求，5G技術也在LAN組網、高可用和優化網絡服務質量等方面不斷地優化與改進，助力5G在工業領域普及應用。但是5G網絡與工業應用雙方供需主體之間的認知還在初級階段，依然存在著面向工業應用的5G網絡需求的輸入不足，針對工業應用的5G網絡解決方案研發不夠等問題，還需要進一步加強面向工業應用的5G網絡需求和解決方案研究，以推動5G在現代工業領域的應用和推廣。
